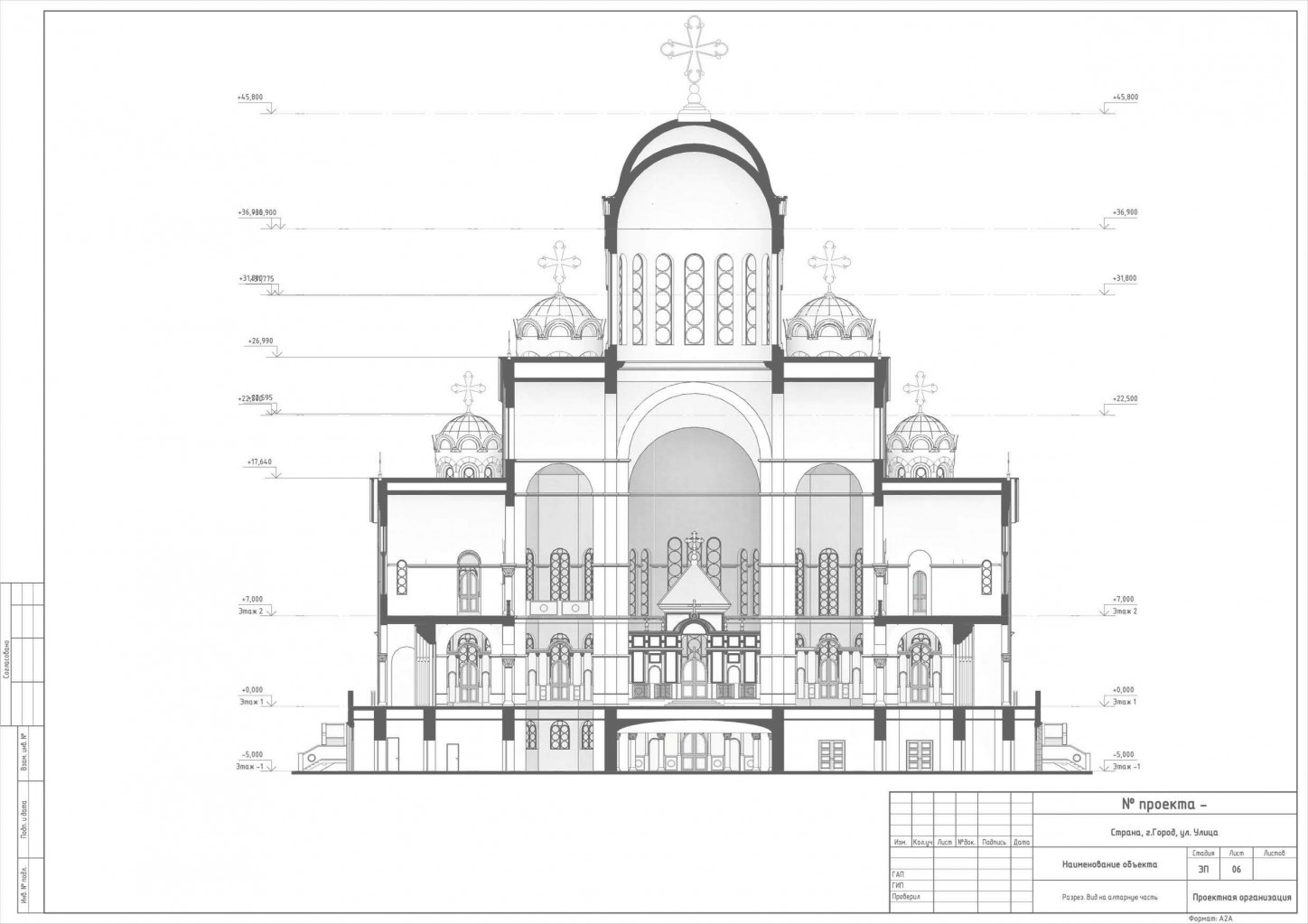

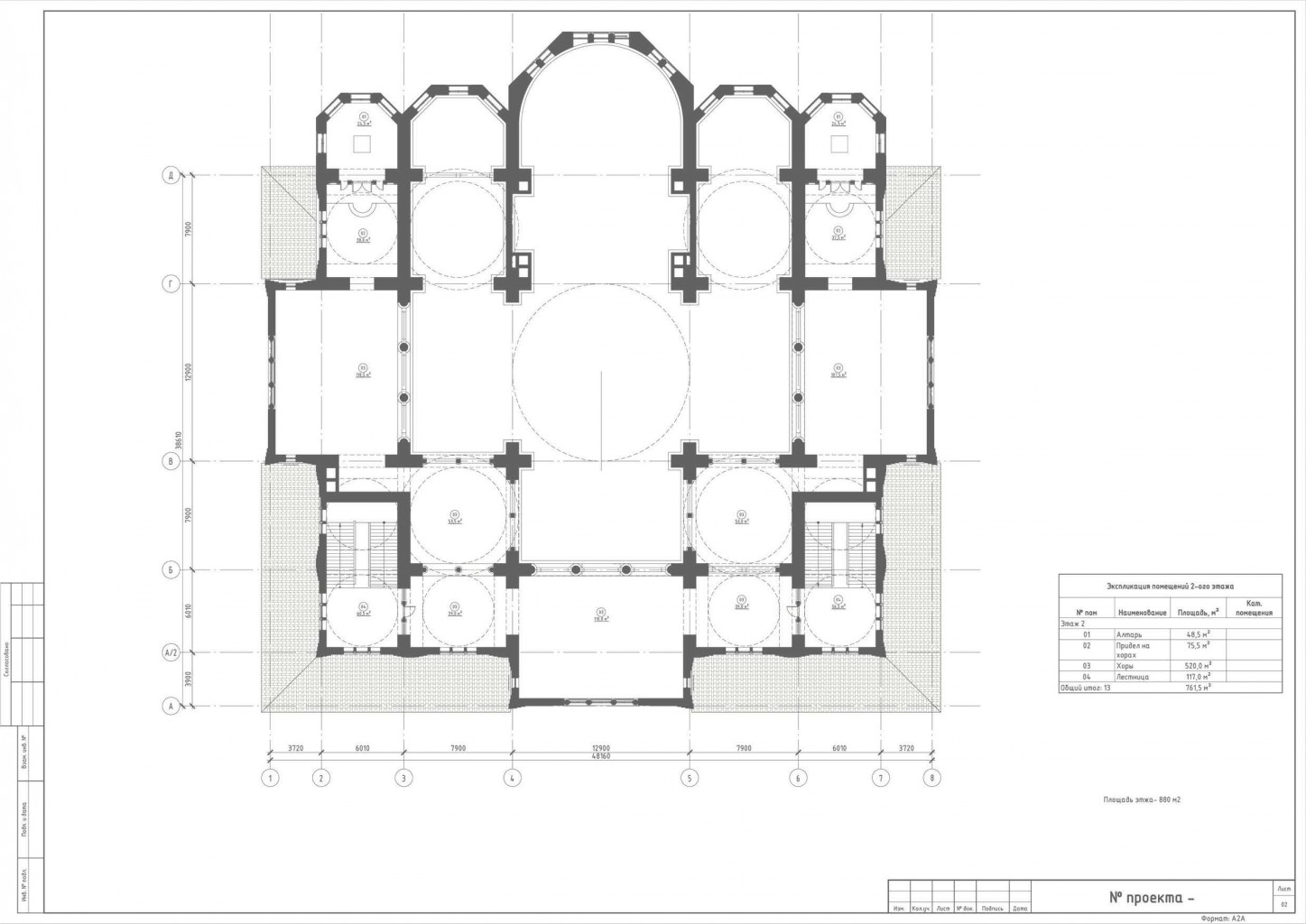

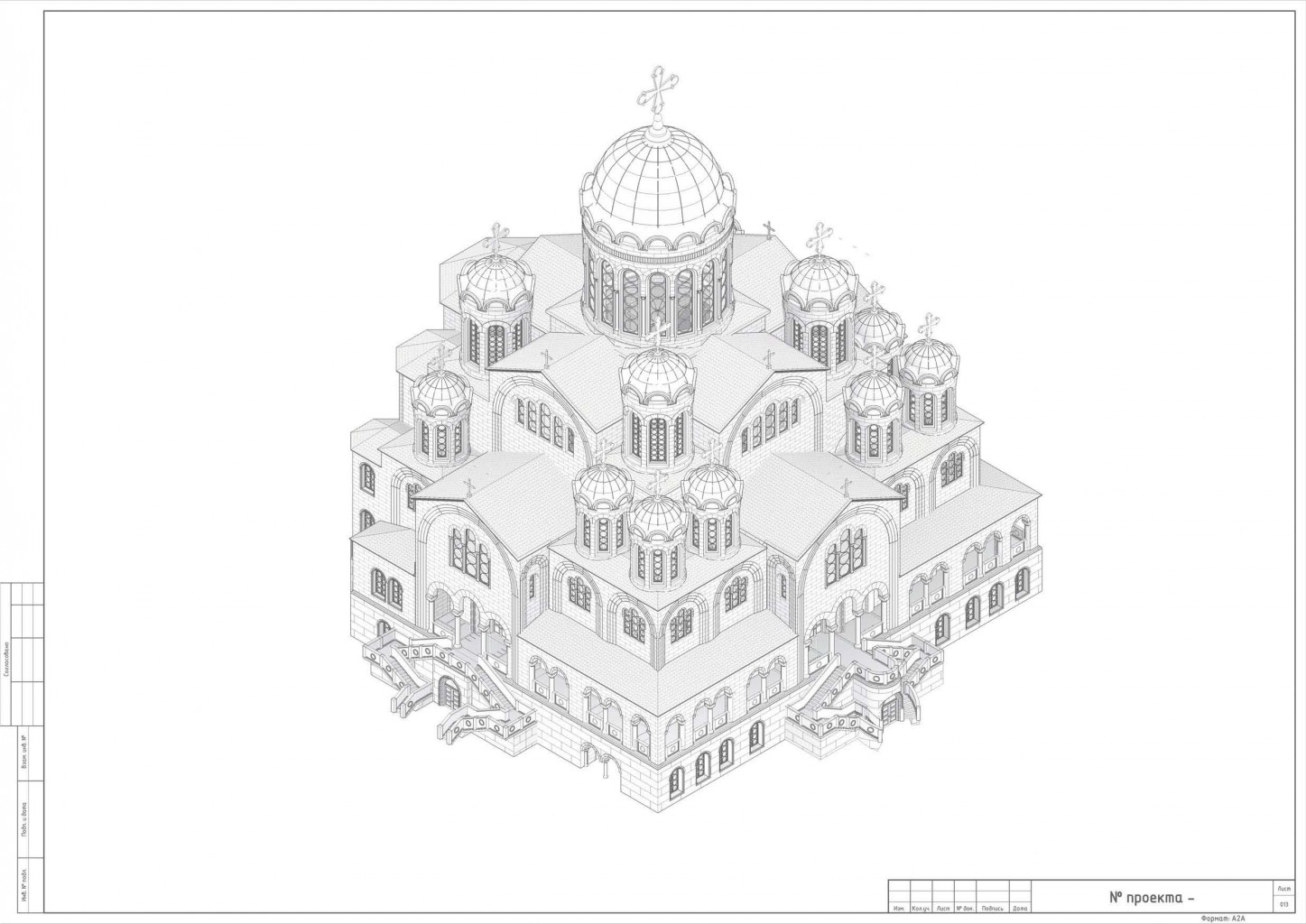

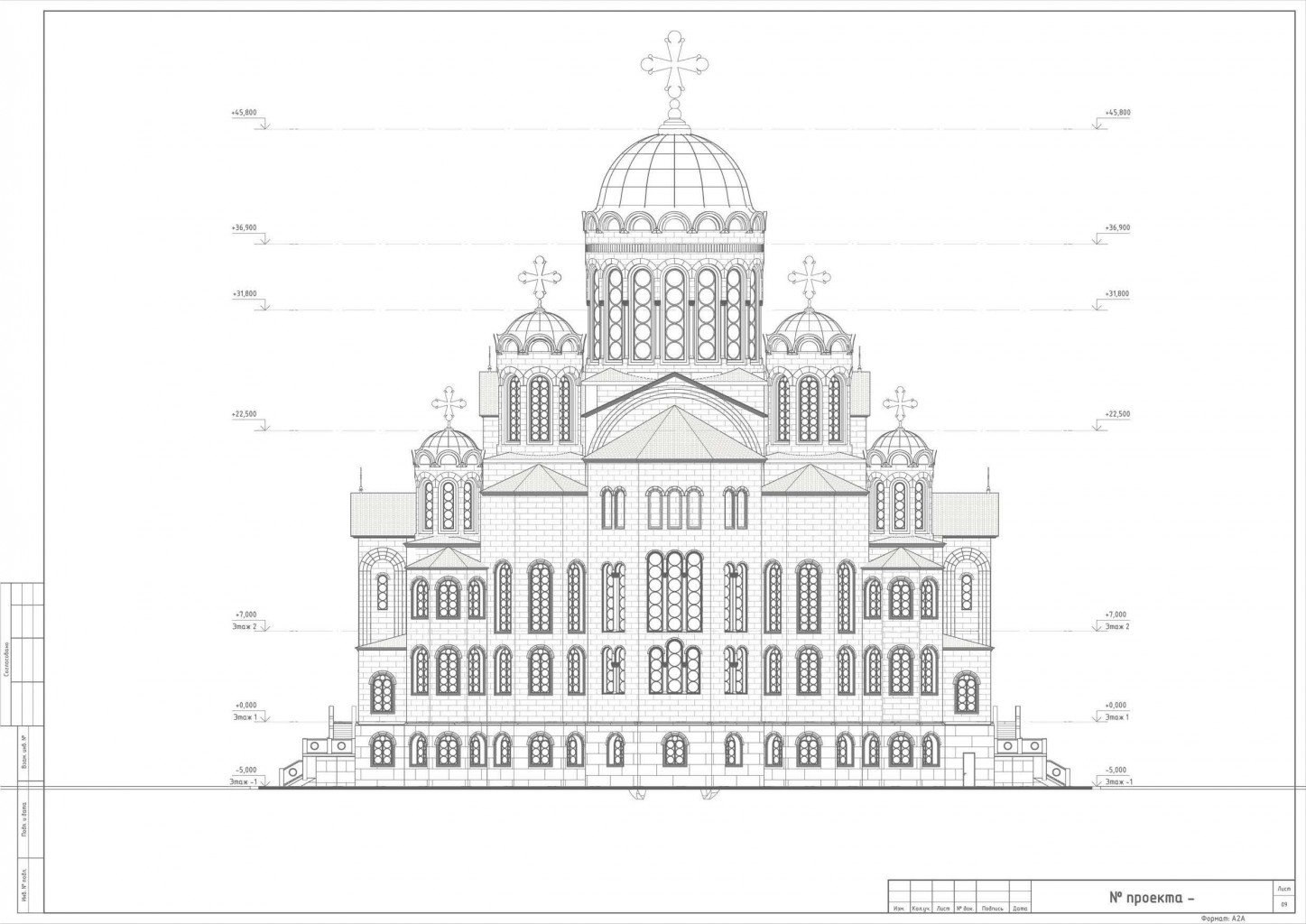

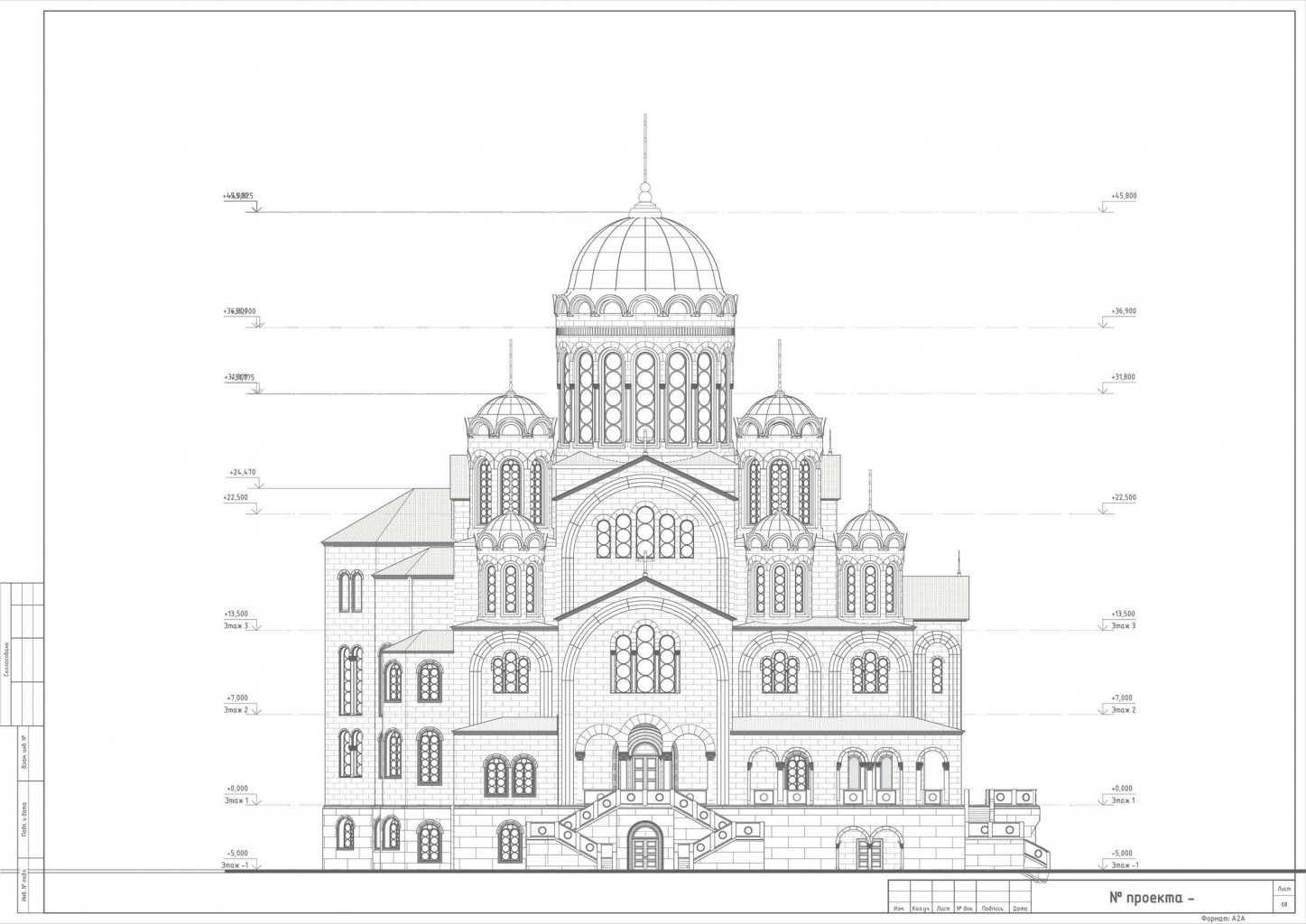

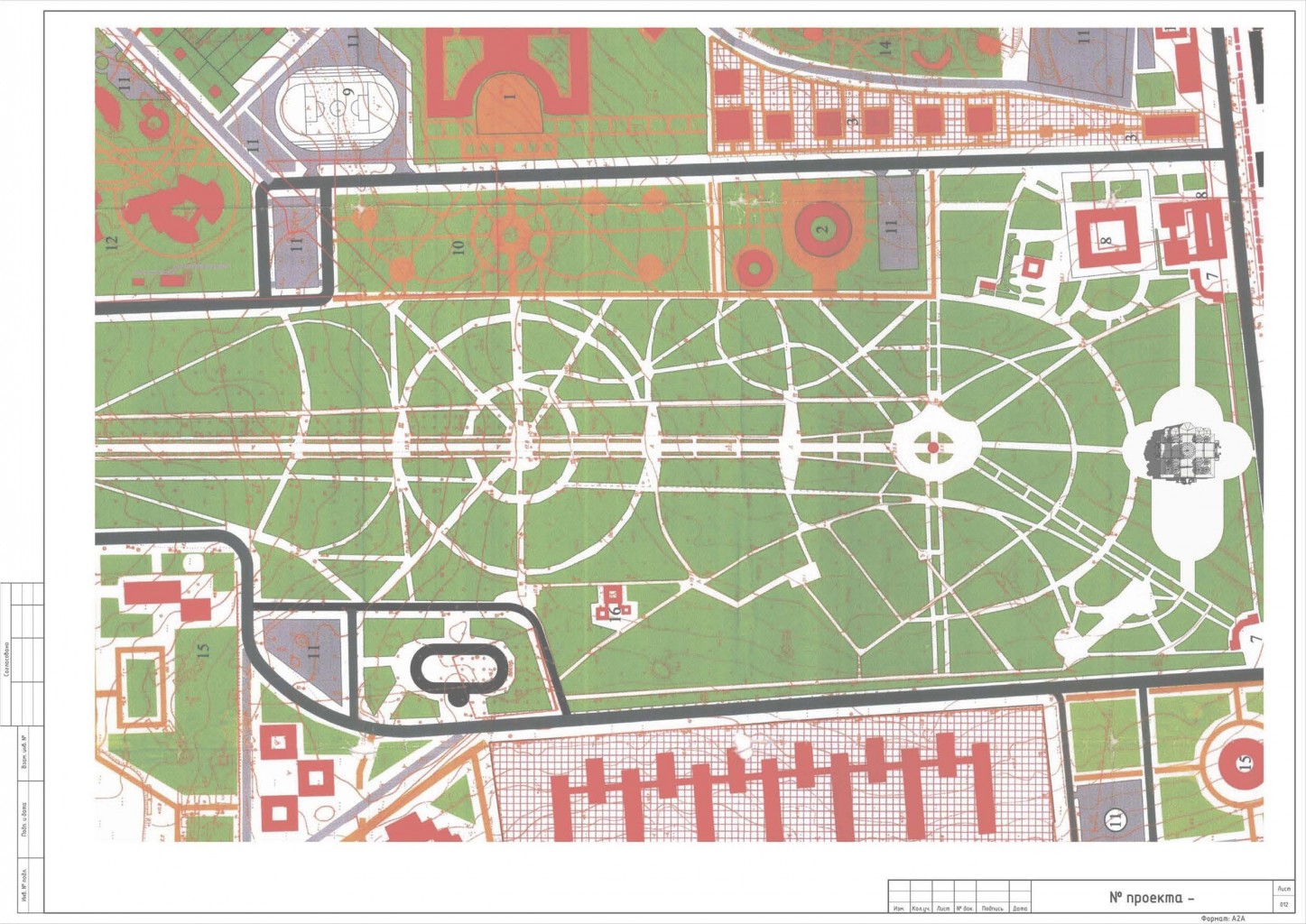

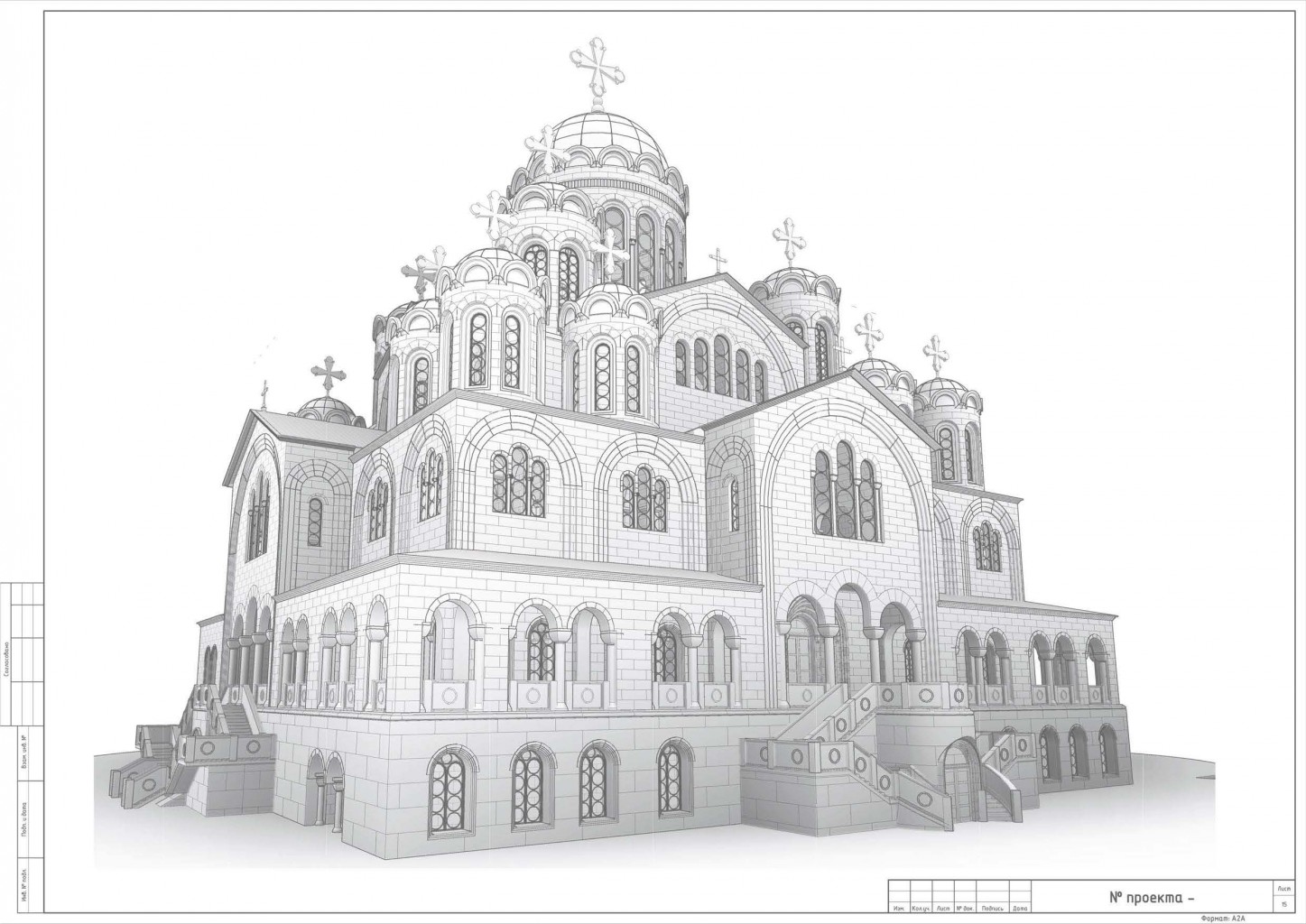

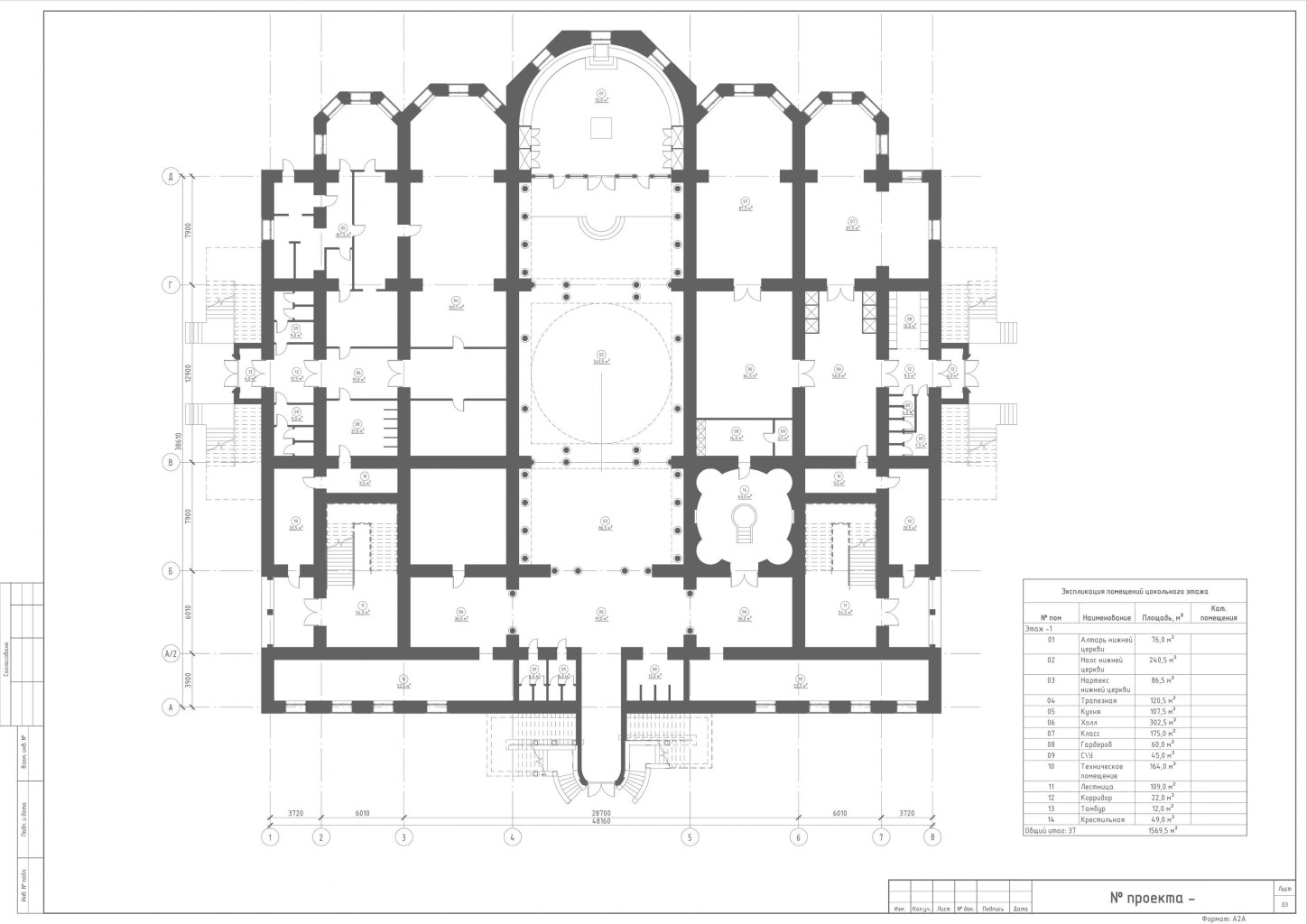

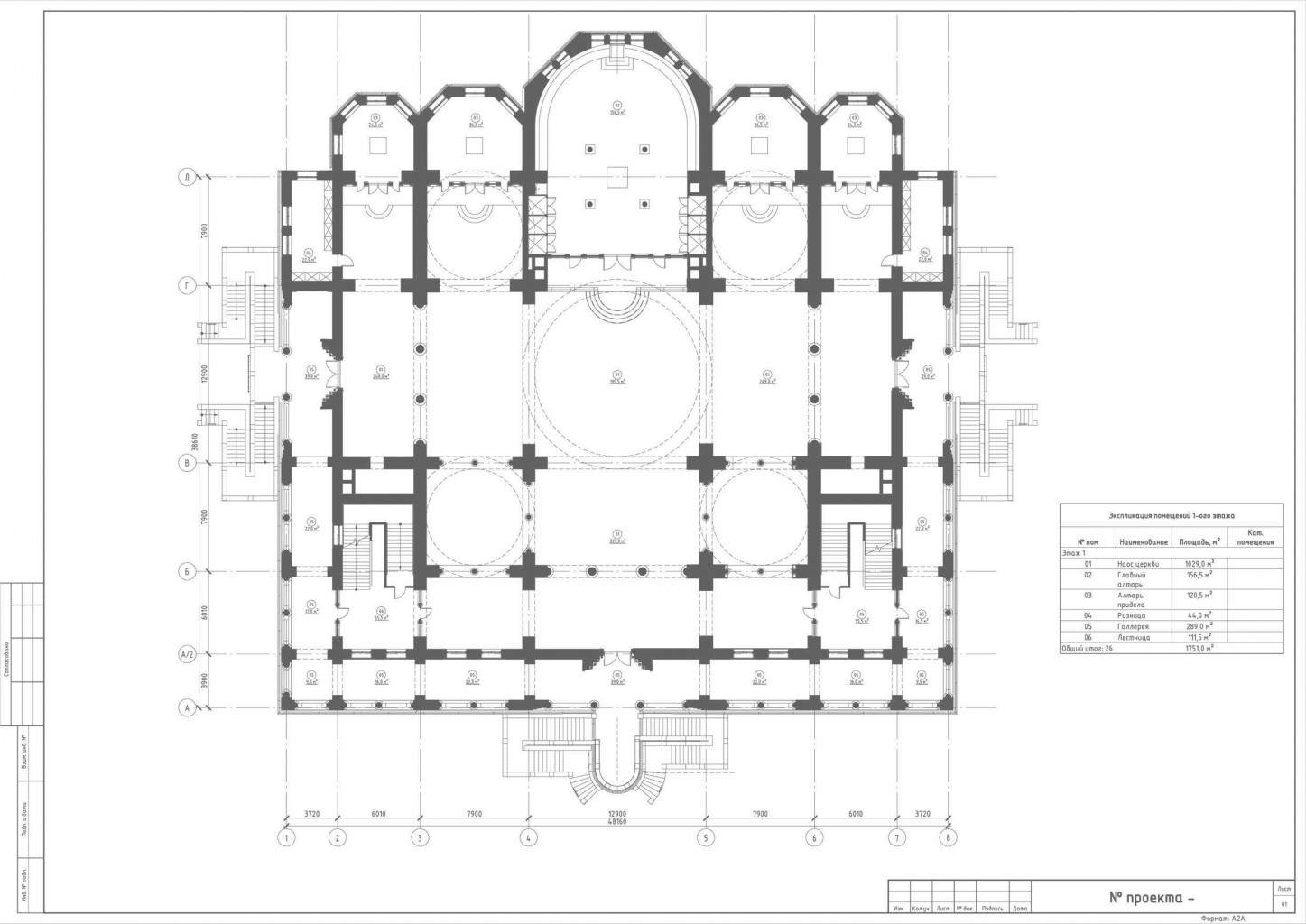

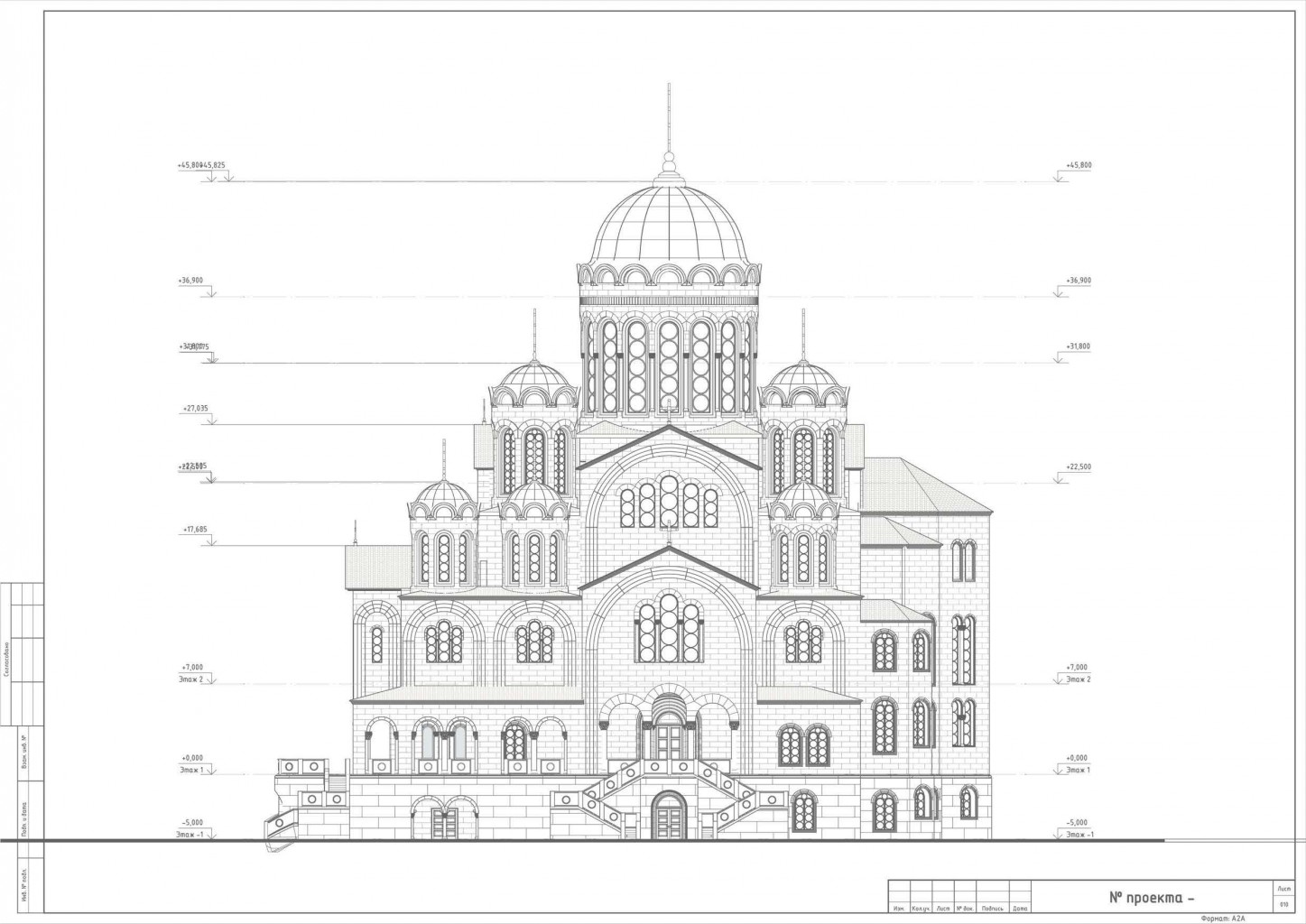

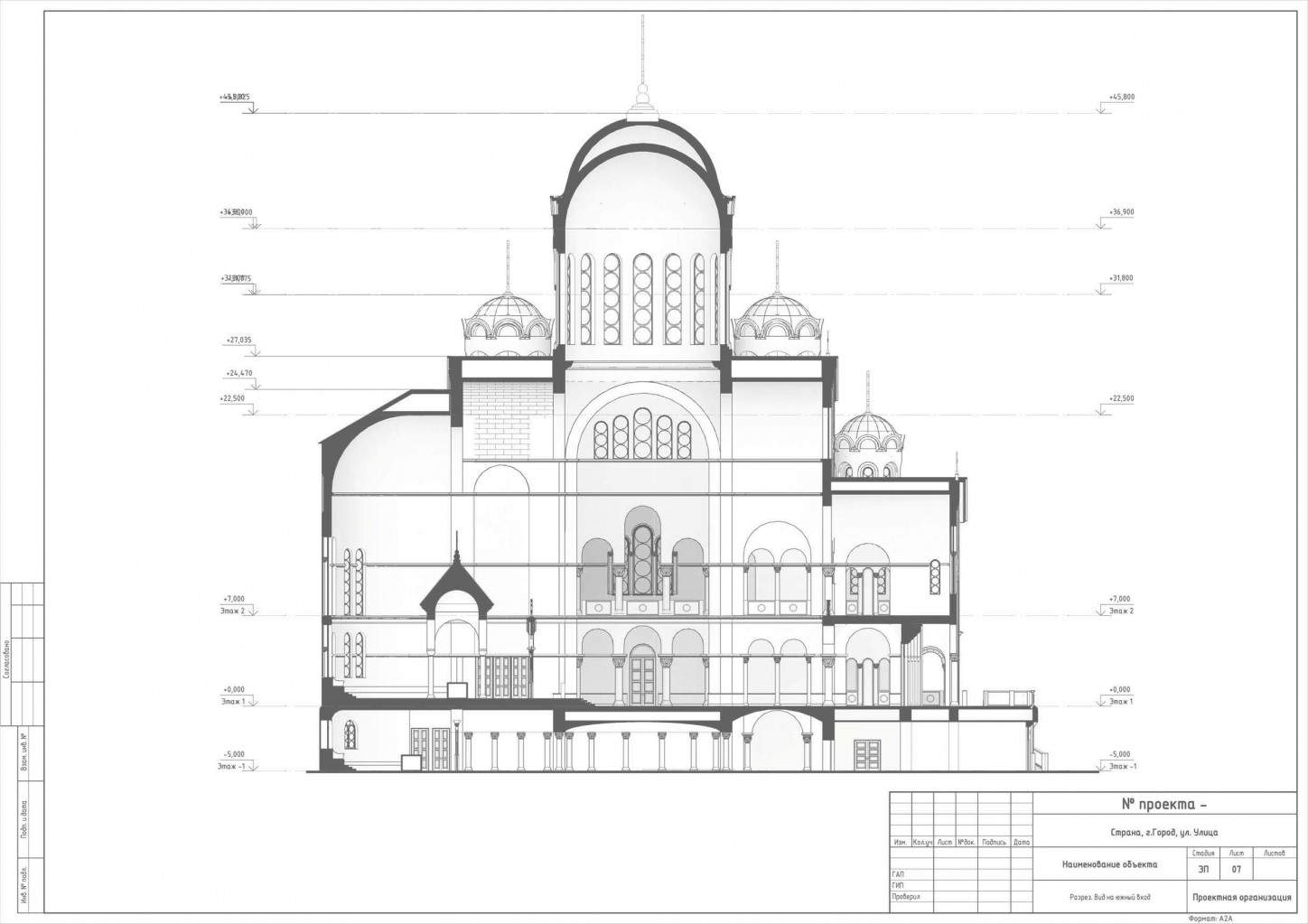

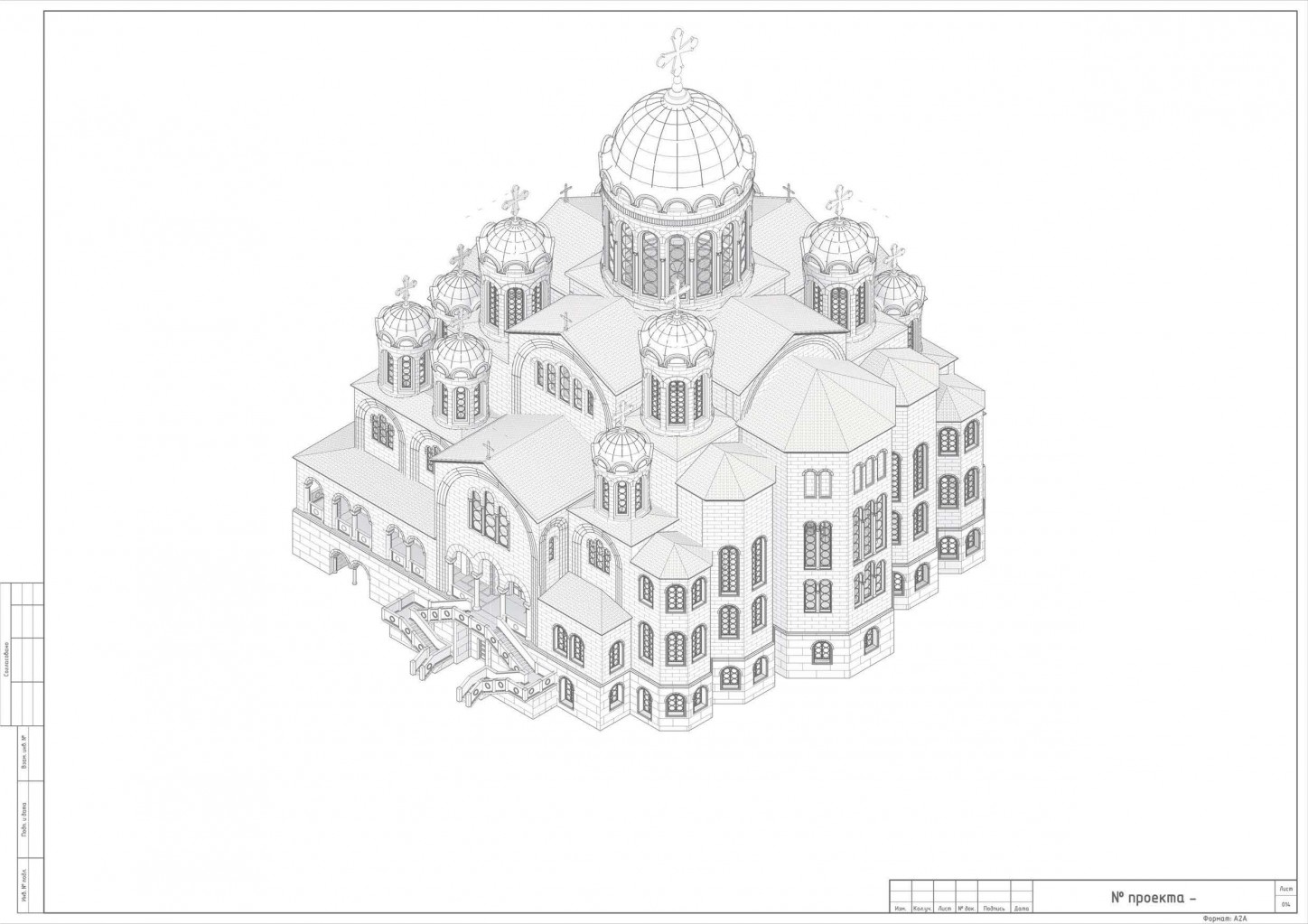

Краткая пояснительная записка к проекту собора во имя Св. Апостола Андрея Первозванного с приделами (предположительно – Успения Богородицы, (нижняя церковь), Св. Николая Чудотворца, Св. Георгия Победоносца, Св. Равноапостольного князя Владимира, Св. Федора Ушакова, Св. Фоки Синопского, Св. Спиридона Тримифунтского). Проектом предлагается возвести 13 – главный трехуровневый собор в византийском стиле. Предполагается, что одно из возможных мест размещения – Парк Победы, участок по оси главной аллеи около ул. Адмирала Фадеева. Идеология. Св. Равноапостольный князь Владимир получил св. крещение в греческом Херсонесе. Это место является первоисточником русской святости и русского православия. В последствии он построил в Киеве 25–главную Десятинную церковь (разрушена ханом Батыем в 1240 г.), а его сын Ярослав Мудрый – 13-главый Софийский собор в Киеве. Мы предлагаем возвести 13–главный собор (возможно и 25–главный) с объемно – планировочной структурой, подобной первым христианским соборам на Руси. Так, косвенно, в самом образе собора, подчеркивается изначальное первенство крымского Херсонеса, а не Киева в принятии христианства на Руси. Храм планируется облицевать инкерманским камнем – традиционным крымским материалом из Севастополя. Предлагается также объявить всероссийскую подписку на пожертвования на строительство, в т.ч. адресную, т.е. когда жертвователь дает деньги на конкретные изделия (мраморные колонны, капители, резные плиты и т.д.). Таким образом храм Св. Апостола Андрея должен стать даром России возвращенным Севастополю и Крыму, а не строится за счет городского бюджета. Посвящение церковных престолов имеет прямое символическое значение и смысл. Св. Апостол Андрей Первозванный – изначальный и символический креститель Русской земли. Св.Равноапостольный князь Владимир – фактический креститель Руси. Успение Богородицы, (нижняя церковь) – один из важнейших христианских праздников. Св. Николай Чудотворец и Св. Спиридон Тримифунтский – покровители всех моряков, Св. Фока Синопский – покровитель черноморских моряков, Св. Федор Ушаков – святой, связанный с Российским Черноморским флотом и Севастополем, Св. Георгий Победоносец - покровитель военных и особенно чтимый на Руси святой. Описание храма. Здание представляет собой трехуровневую постройку. В первом уровне – цоколе, размещены: 1.Теплая (зимняя) церковь Успения Богородицы (вместимость ок. 450 чел), с притвором, крещальней, гардеробами и санузлами. 2.Трапезная (на 50 -70 чел.) с кухней, гардеробами и санузлами. Комплекс трапезной и кухни имеет отдельные входы. 3.Воскресная школа с гардеробами и санузлами и отдельным входом. 4.Технические помещения. Во втором уровне – церкви, размещены: 1.Церковь во имя Св. Апостола Андрея Первозванного. 2.Придельные церкви Св. Николая Чудотворца, Св. Равноапостольного князя Владимира, Св. Георгия Победоносца, Св. Федора Ушакова. 3.Ризницы. 4.Обходная открытая галерея со всходами с трех сторон. В третьем уровне - на хорах, размещены: 1.Хоры (вместимость – ок.250 чел.). 2.Приделы во имя Св. Спиридона Тримифунтского и Св. Фоки Синопского. Фасады церкви облицованы инкерманским камнем, цоколь – крымским габбро или базальтом. Колонки и отдельные детали выполняются из мраморов или гранитов российского происхождения. Купола и кресты позолочены. Интерьеры церкви в первоначальном состоянии могут быть побелены с включением отдельных мозаик или росписей с расширением зоны отделки в дальнейшем, мо мере возможности финансирования. Иконостас одно – двухъярусный, по византийским образцам. Отопление, вентиляция и кондиционирование предусматривается согласно нормативам, однако, в реальной эксплуатации возможна разумная экономия, учитывающая фактическую климатическую установку. В дальнейшем возможно устройство павильонов вдоль границ участка для защиты от осеннее – зимних ветров с моря. Эвакуация верующих предусмотрена: - из цокольного этажа – через входные двери; - из первого этажа – через входные двери на галереи и по наружным лестницам; - с хора – через эвакуационные лестницы на землю. КОНЦЕПЦИЯ ИНЖЕНЕРНОГО ОСНАЩЕНИЯ Предусматривается оснащение следующими инженерными системами: 1.Электрооборудование и электроосвещение 2.Отопление 3.Вентиляция и кондиционирование 4.Водоснабжение и водоотведение 5.Системы связи и безопасности Электрооборудование и электроосвещение Электроснабжение собора предполагается осуществить от городских сетей по второй категории надежности электроснабжения. Для аварийного электроснабжения ответственных потребителей предусмотреть панель с АВР. Для аварийного электроснабжения особых потребителей (охранно-пожарные системы и системы связи ) предусмотреть использование источника бесперебойного питания. ВРУ и узел учета объекта предполагается разместить специально отведенном месте. Электроснабжение систем выполнить по-зонно, для чего предусмотреть зональные групповые щиты электроснабжения. В объеме проекта электроснабжения так же предполагается проектирование систем заземления и молниезащиты, кабельных обогревов водостоков (КСО), систем фасадного и ландшафтного освещения. Отопление Предполагается комбинированная система отопления: •Водяная, двухтрубная – для служебных, подсобных, технических помещений •Тепловые воздушные завесы на пропиленгликолевом теплоносителе - на входных группах •Водяные теплые полы и воздушное отопление - в главных помещениях собора Вентиляция и кондиционирование В качестве общеобменной вентиляции предусматривается система вентиляции с центральными кондиционерами с системой рекуперации тепла. Дополнительно предусматривается противодымная вентиляция. Системы вентиляции и кондиционирования воздуха должны максимально сокращать поступление с приточным воздухом газов и пыли, не создавать высокой подвижности и резких колебаний температуры и влажности воздуха у поверхностей росписи храма и станковой живописи. При организации воздухообмена необходимо учитывать неравномерность выделения вредностей связанных с богослужебным режимом. Во время проведения служб поступления теплоты, влаги и углекислого газа (СО2) от людей, окиси углерода (СО) и теплоты от горящих свечей достигают максимальных величин. В перерывах между службами концентрации вышеперечисленных поступлений минимальны, и здание собора в основном находится под воздействием наружных условий. Организация воздухообмена предполагает обеспечение благоприятной среды для каждого режима эксплуатации собора. Тепловой баланс и воздухообмен определить для следующих условий: •при отсутствии прихожан в соборе; •при минимальном заполнении собора прихожанами (10 % расчетной вместимости); •при среднем заполнении собор прихожанами (50 % расчетной вместимости); •при максимальном заполнении собора прихожанами (100 % расчетной вместимости). Раздача воздуха производится в нижнюю зону. Подвижность воздуха в нижней зоне центральной части собора не превышает 0,3 м/с. Для снятия теплоизбытков в летний период года предусмотрена система кондиционирования на базе «чиллер – ЦК+фанкойл ». Для снижения энергопотребления предполагается использовать чиллеры со ступенчатым отключением нагрузки. Водоснабжение и водоотведение В качестве источника водоснабжения предполагается использовать городскую сеть. Предполагается предусмотреть следующие системы: ●холодного водоснабжения; ●горячего водоснабжения; ●противопожарного водопровода; ●хозяйственно - бытовой канализации; ●ливневой канализации, в т.ч. дренажа и случайных стоков ●производственной канализации. Водоотведение предусмотреть в городские сети канализации. Собор оборудуется отдельными от общей канализации сливами для освященной воды от раковины в алтаре и от купели в крещальне в дренажные колодцы. Системы связи Проектом предполагается предусмотреть следующие системы: ●телефонизация; ●радиофикация; ●локально-вычислительная сеть и сеть доступа в интернет; ●система автоматической пожарной сигнализации; ●система оповещения и управления эвакуацией людей при пожаре; ●система охранной сигнализации; ●система контроля и управления доступом; ●система видеонаблюдения; ●система голосовой трансляции. ОЦЕНКА НАГРУЗОК 1.Тепловая нагрузка Расход тепла, Гкал/ч отопление завесы вентиляция горячее водоснаб. ср.ч/макс.ч ВСЕГО 0,5 0,04 0,615 0,05/ 0,13 1,205/1,285 Мощность системы холодоснабжения – 1200 кВт. 2.Водопотребление и водоотведение Расход, м.куб/сут м.куб/час л/сек Холодное водоснабжение 25,2 2,13 1,28 Горячее водоснабжение 10,8 1,71 0,99 Общий расход 36,0 3,96 2,02 Канализация (с мгновенным расходом) 36,0 3,96 2,02 (3,62) 3.Электрическая нагрузка Общая нагрузка Руст, кВт Kc Ррасч, кВт cos(f) Sрасч, кВА 993,00 0,71 705,03 0,86 819,8
